作用
用于雙級壓縮制冷系統中，利用一小部分液態制冷工質在中間壓力下氣化吸熱，使低壓級排出的過熱蒸氣得到冷卻，降低高壓級的吸氣溫度，同時還使高壓液態制冷工質得到冷卻。

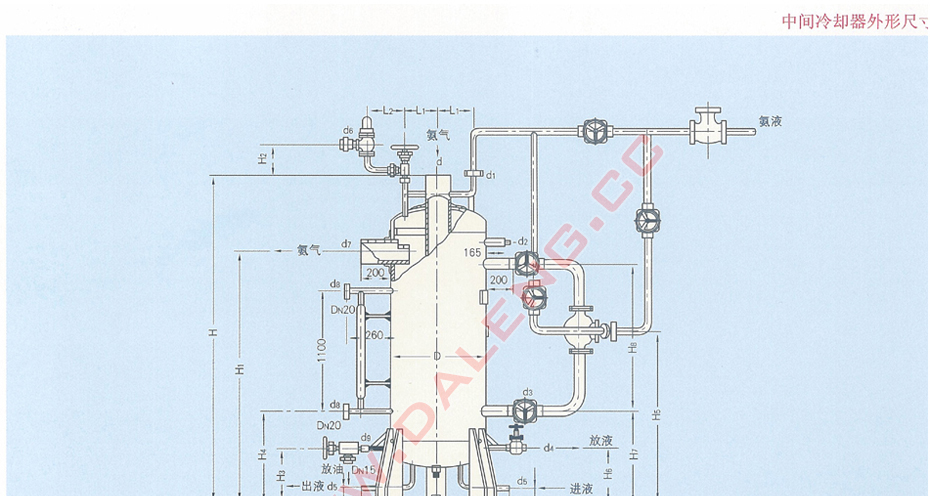

結構
立式簡形設備，筒內下部設有蛇形盤管，筒的上部有一進氣接管由上方直插筒下部，在筒側上部設有一出氣接管，在側面有一浮球閥，在筒上部的封頭上設一安全閥，底部有一放油閥。液態制冷工質通過浮球閥進入中間冷卻器，并保持一定液位高度，其蒸發壓力保持為中間壓力，低壓級排氣自進氣管由頂部直通到筒內下部，經液體制冷工質流經筒內下部浸在液體制冷工質中的蛇形盤管，被冷卻后流往調節站(或節流閱)。
特點
本設備僅應用于一級節流雙級蒸氣壓縮制冷系統中。
設計壓力與試驗壓力
試驗壓力: 水壓試驗:殼程1.75MPa
氣壓試驗:管程2.3MPa
氣密試驗:殼程1 .4MPa
|
|
